Dve žarnici smo zvezali v vezavo na dva načina. Najprej zaporedno, nato pa vzporedno. Pri tem smo izmerili tok in napetost, izračunali pa smo upornost ter tok, ki ga trošita žarnici.



Za izvedbo vaje potrebujemo:

(1) Ročni AVO meter.

(2) Žarnice

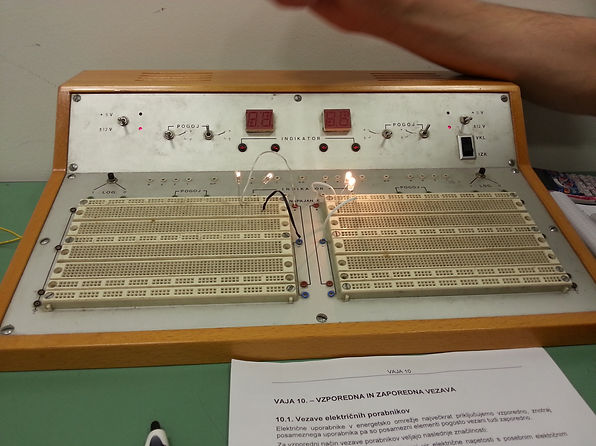

(3) Vezalna miza z ustreznim virom enosmerne napetosti

(4) Priključne vrvice.





















   P[W] = U [V]⋅ I [A]

   U [V] = R[Ω]⋅ I [A]





2. S pomočjo AVO metra izmeri napetost na posamezni žarnici in tok skoznjo.

Žarnica zaporedne vezave: Napetost: 12,2 V   Tok:25 mA



3. Izračunaj električno moč, ki se troši na posamezni žarnici.

Na zaporedni vezavi se troši 0,30 W









4. Izračunaj upornost posamezne žarnice.

Upornost posamezne žarnice na zaporedni vezavi:

















5. Veži žarnice vzporedno in izmeri toke ter napetosti, ter izračunaj upornosti in moči.

Žarnica vzporedne vezave: Napetost: 22,8 V   Tok:39 mA

Na vzporedni vezavi se troši 0,88 W





Upornost posamezne žarnice na vzporedni vezavi: 584,61 Ω









6.Komentiraj dobljene rezultate in izsledke opazovanja.

Najprej smo dobili napetost in tok s pomočjo AVO metra. Nato smo izračunali upornost posamezne žarnice vezane v zaporedno vezavo. Ugotovili smo, da se napetost na posamezni žarnici prepolovi, tok pa ostane enak.

Nato smo žarnici zvezali v vzporedno vezavo, izmerili tok in napetost ter izračunali njuno skupno upornost in moč. Ugotovili smo, da je napetost enaka na obeh žarnicah, njun tok pa se razdeli (ravno obratno kot pri zaporedni vezavi. Napetost in tok sta 2x večja).
