Večkanalni osciloskop je načrtovan za prikaz več signalov v časovnem prostoru. Poleg

časovnega prostora pa osciloskop omogoča tudi XY prikaz.







Za izvedbo vaje potrebujemo:

(1) Analogni osciloskop do 40 MHz.

(2) Dva funkcijska generatorja.

(3) Priključne kable za vse povezave.

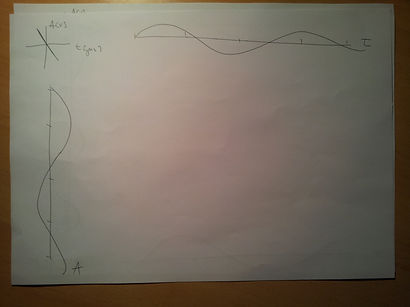

1. Iz zaslona osciloskopa preriši sliko iz dveh signalov v časovnem prostoru.













































2. Preriši dobljene krivulje za različne oblike signalov pri XY vzbujanju.



















3. Kaj se zgodi, če ima ta signala za celoštevilski večkratnik različno frekvenco?

Oblika signala se začne spreminjati. Nastanejo Oblike podobni osmici, kvadratu ipd.
