Električne tokokroge srečujemo tako rekoč na vsakem koraku našega vsakdana. Ogromen električni

tokokrog je elektroenergetsko omrežje, pri katerem so elektrarne (viri), in uporabniki (porabniki –

bremena) med sabo povezani s sistemom za transport energije (daljnovodi).

Vsaka elektronska in multimedijska naprava vsebuje električne tokokroge, kjer je vir lahko energetski

sistem ali ustrezen baterijski člen.



U [V] = R[Ω]⋅ I [A]































Za izvedbo vaje potrebujemo merilne pripomočke:

(1) Ročni AVO meter.

(2) Upori različnih vrednosti.

(3) Baterijski vložek 4,5 V

(4) Priključne vrvice.





1. Izmeri tok skozi izbran upor

I=80 mA

2. Izmerite napetost na izbranem uporu.

U = 4,1 V



3. Iz izmerjenega toka in napetosti izračunajte upornost.









4. S pomočjo Ω-metra izmeri upornost izbranega upora.

R= 5,08 Ω

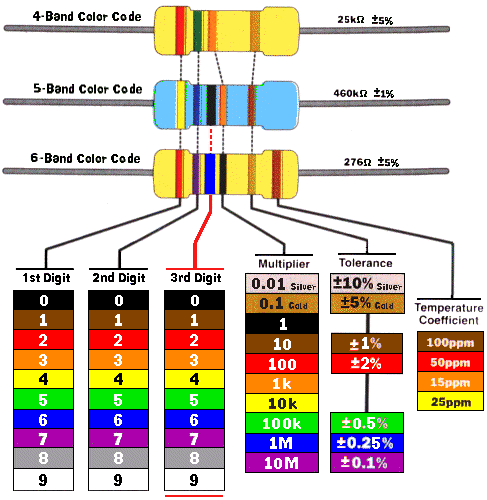

5. Določi upornost upora s pomočjo uporovne lestvice.

Rdeča(T=2%), Siva(F=0,01), Črna(0), Rjava(1), Zelena(5)





R=5,1 Ω
